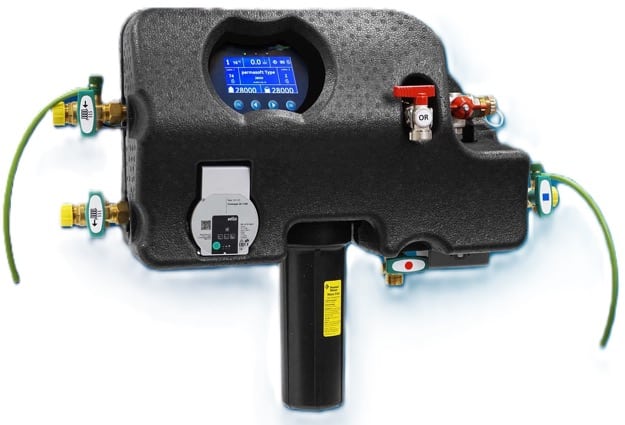

Traitement de l’eau fixe PermaLine Integral
Notre PermaLine Integral est un système automatique fixe qui permet d’éviter tous les problèmes liés à la corrosion et l’entartrage de l’eau dans les circuits fermés de chauffage ou de refroidissement.
Sa simplicité d’utilisation, ces multiples fonctions et sa connexion à distance en font un outil complet et indispensable pour les grandes installations.

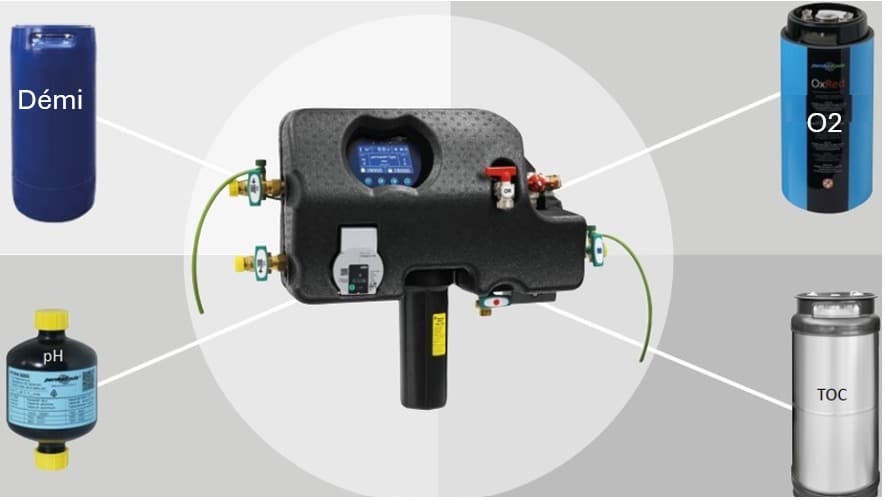

Cet expert du traitement de l’eau pourra : Filtrer, déminéraliser, adapter le pH, piéger l’oxygène dissous et le carbone organique total si nécessaire.
Enfin, l’eau de votre circuit fermé sera toujours de bonne qualité, conforme aux préconisations requises par les constructeurs de chaudières et autres éléments de chauffage ou de production d’eau glacée.
Protégez vos réseaux de chauffage contre le calcaire et la corrosion, sans compromis sur l’efficacité et l’environnement !
Pourquoi choisir notre système de traitement de l’eau PermaLine Integral ?
- Profitez d’un système développé avec les professionnels du chauffage/climatisation, automatisé, très simple d’utilisation et qui vous permettra d’éviter les désembouages et les dégâts causés par la rouille.
- Bénéficiez d’une surveillance intégrée sur votre réseau pouvant à la fois : filtrer, déminéraliser, adapter le pH, abaisser le taux d’oxygène dissous dans l’eau et capter les COT responsable de la corrosion microbienne.
- Paramétrez les données sur l’écran 4 pouces, le PermaLine Integral fonctionne tout seul en toute sécurité sans interruption du chauffage.
- Garantissez un conditionnement de l’eau conforme aux exigences des directives VDI2035 ou VDI6044, des constructeurs de chaudières et d’autres éléments de chauffage ou de refroidissement.
- Profitez d’une solution avec des consommables brevetés, formulés, testés et adaptés au traitement de l’eau de chauffage.
- Bénéficier d’une qualité d’eau durable grâce au système de traitement par flux partiel qui va traiter l’eau d’appoint progressivement pour un résultat homogène sur mesure.
- Utilisez des bouteilles de traitement qui seront recyclés directement par l’usine de production: Ce procédé permet d’économiser plus de 500 tonnes de déchets par an.
- Bénéficiez d’un accompagnement par nos experts et d’un matériel robuste et durable de fabrication allemande.
Installation et conseils d’utilisation :
Le PermaLine Integral se connecte en by-pass sur le circuit fermé (idéalement sur le retour). La pompe de circulation intégrée pousse l’eau à travers un filtre 1µm et vous pourrez connecter jusqu’à 3 bouteilles de traitement.
La consigne de conductivité se règle sur l’écran 4 pouces et vous pourrez contrôler le niveau de consommation, le débit, la température, la conductivité d’entrée et de sortie.
Ces informations ou les programmations peuvent également se faire à distance via un automate grâce à la sortie GTC Modbus sur l’appareil.
Une fois que la consigne de conductivité sélectionnée est atteinte, l’appareil s’arrête automatiquement en toute sécurité.
La déminéralisation reprend toute seule et traite une conductivité homogène de l’eau dès que la conductivité de la sonde d’entrée est supérieure à la conductivité cible.
La permutation des bouteilles de traitement ou le remplacement du filtre vous prendra que quelques minutes.
Le dispositif peut également effectuer des campagnes de dissolution du taux d’oxygène sur mesure avec nos bouteilles OxRed pour protéger préventivement votre installation et garantir le très faible taux requis par la VDI2035.
Nous disposons de plusieurs tailles de bouteilles de déminéralisation qui s’adapteront idéalement à tous les besoins (petites ou grandes installations).
Nos cartouches PHI dimensionnées et adaptées aux installations avec et sans alliages d’aluminium pourront vous permettre d’obtenir facilement le pH requis.
Nos bouteilles COT permettent également de baisser le taux de carbone organique total présent dans l’eau.
Vous pouvez disposer d’une application gratuite Smartphone et tablette pour la détermination des consommables ou vous référer aux tableaux dans la notice constructeur.
Bénéficiez d’une garantie de 24 mois.
Caractéristiques techniques :
| PermaLine Integral réf. PT-IT20 | |
| Alimentation éléctrique | 230 / 50Hz |
| Indice de protection | IP40 |
| Consommation électrique en veille | 4,5 Watt |
| Consommation éléctrique maxi en fonctionnement | 62 Watt |
| Température ambiante (hors gel) | 5 à 40°C |
| Plage de mesure de la conductivité : | 10 à 1500 µS/cm |
| Plage de PH possible | 5 à 11 |
| Cartouche de filtration | 1µm |
| Raccordement | DN20 – G3/4˝ |
| Température maxi de l’eau | 65 °C |
| Température mini de l’eau | 5 °C |
| Pression amont maxi | 6 bar |
| Hauteur | 575 mm |
| Largeur | 720 mm |
| Prodondeur | 254 mm |
| Poids | 13 kg |

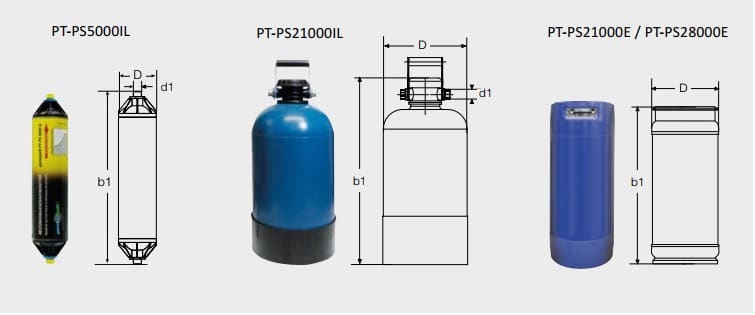

Bouteilles de déminéralisation Permasoft :
| PT-PS5000IL | PT-PS21000IL / PT-PS21000E | PT-PS28000E | |
| Raccordement | DN20 – G3/4˝ | DN20 – G3/4˝ | DN20 – G3/4˝ |
| Débit maxi | 8 l/min | 15 l/min | 15 l/min |
| Température maxi de l’eau | 65°C | 65°C | 65°C |
| Température mini (hors gel) | 5 °C | 5 °C | 5 °C |
| Pression amont maxi | 4 bars | 10 bars | 10 bars |
| Côte « b1 » | 575 mm | 634 / 560 mm | 634 mm |
| Côte « D | 125 mm | 260 / 239 mm | 239 mm |
| Capacité de traitement | 5000 GSG/l | 21000 GSG/l à 60°C | 28000 GSG/l à 60°C |
| 18000 GSG/l à 15°C | 24000 GSG/l à 15°C | ||
| Poids | 4,5 kg | 20 / 21 kg | 21 kg |

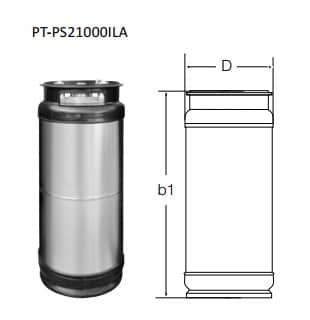

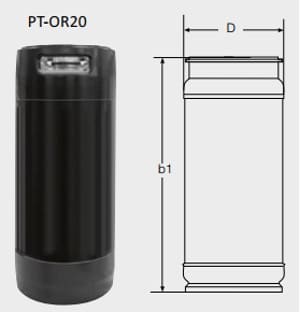

Bouteilles de dissolution de l’oxygène « OxRed » réf.PT-OR20 et Carbone organique Total « COT » réf.PT-PS21000ILA :
| PT-OR20 | PT-PS21000ILA | |
| Raccordement | DN20 – G 3/4″ | DN20 – G 3/4˝ |
| Débit maxi | 15 l/min | 15 l/min |
| Température maxi de l’eau | 65°C | 65°C |
| Température mini (hors gel) | 5 °C | 5 °C |
| Pression amont maxi | 10 bars | 6 bars |
| Côte « b1 » | 560 mm | 560 mm |
| Côte « D | 239 mm | 239 mm |
| Capacité de traitement | 6000 litres | Fonction du taux de COT |
| Poids | 22,5 kg | 21 kg |

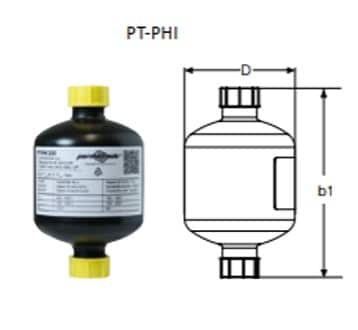

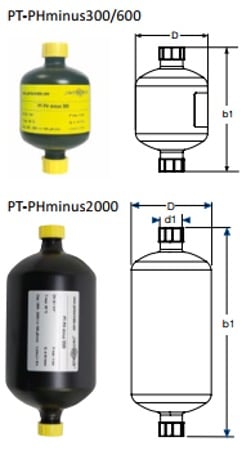

| PT-PHI | PT-PHminus 300/600 | PT-PHminus | |
| Raccordement | DN20 – G3/4˝ | DN20 – G3/4˝ | DN20 – G3/4˝ |
| Débit maxi | 7 l/min | 7 l/min | 7 l/min |
| Température maxi de l’eau | 65°C | 65°C | 65°C |
| Température mini (hors gel) | 5 °C | 5 °C | 5 °C |
| Pression amont maxi | 4 bars | 4 bars | 4 bars |
| Côte « b1 » | 146 mm | 146 mm | 240 mm |
| Côte « D | 86 mm | 86 mm | 110 mm |
| Capacité de traitement | 200 à 16000 litres | 250 à 350 litres | 1800 à 2500 litres |
| Poids | 0,5 kg | 0,5 kg | 1 kg |
FAQ
Quels sont les similitudes entre PermaLine Integral et PermaLine Mobile ?
|
PermaLine Integral |
PermaLine Mobile |
|
5 fonctions: Filtrer à 1µm + Déminéraliser + Baisser le taux d’oxygène dissous + Adapter le pH + Baisser le taux de Carbone Organique Total |
|
|
Systèmes sécurisés qui fonctionnent par dérivation sans perturber la production de chauffage ou de refroidissement |
|
|
Traitement automatique: affichage, réglage et sélection d’une cible sur un écran 4″ |
|
|
Pour les installations neuves comme pour les anciennes |
|
|
Optimise les coûts: la mise en œuvre, la durée de vie et permet d’être éligible aux garanties des constructeurs d’équipements de chauffage/refroidissement |
|
|
Toutes les bouteilles de traitement sont recyclées directement par le fabricant PermaTrade et le remplacement est facile et rapide |
|
|
Procédé éprouvé des milliers de fois et recommandé par la directive VDI 2035 |
|
Quelles sont les différences entre PermaLine Integral et PermaLine Mobile ?
PermaLine Integral | PermaLine Mobile |
Appareil fixe de traitement de l’eau | Outil portable de traitement de l’eau |
Traitement préventif pour éviter les désembouage, détériorations et pertes énergétiques | Désembouage, traitement curatif et conditionnement de l’eau dans les circuits |
Programmable à distance 24h/24h pour effectuer des campagnes automatiques de traitement sur mesure | Programmable sur place pour le lancement d’une campagne de traitement |
Pour les réseaux de chauffage/refroidissement collectifs, bâtiment publics, bâtiments industriels et sous-stations R-CU. | Pour les professionnels du chauffage/climatisation de la maison individuelle au grands collectifs |
Avis clients / Retours d’expérience
Qui est AquaPartner ?
Nous sommes revendeurs exclusifs du fabricant Permatrade sur toute la France. Notre équipe conseille et accompagne ses clients professionnels du chauffage/climatisation, du chauffage urbain et les industriels.
Notre objectif est de garantir une qualité de l’eau adaptée à son environnement, des équipements fiables et durables tout en préservant nos ressources.
En plus de notre PermaLine Integral, nous proposons également des solutions mobiles de traitement de l’eau de chauffage ou de refroidissement PermaLine Mobile et des stations de traitement de l’eau d’appoint.
